สายพานตาข่ายทนต่อการอบชุบด้วยความร้อน: คู่มือเปรียบเทียบที่ใช้งานได้จริง

ด้านขวา สายพานตาข่ายทนความร้อน ถูกเลือกโดยการจับคู่องค์ประกอบของโลหะผสมและประเภทลายทอกับอุณหภูมิและน้ำหนักของเตาเผา — ไม่ใช่โดยการเลือกตัวเลือกที่ถูกที่สุดในแค็ตตาล็อก สายพานที่ได้รับการจัดอันดับสำหรับการบริการต่อเนื่องที่ 850°C จะใช้งานไม่ได้ก่อนเวลาอันควรในเตาเผาคาร์บูไรซิ่งที่มีอุณหภูมิ 1,050°C ในขณะที่สายพานที่กำหนดไว้เกินสำหรับเตาอบแห้งที่อุณหภูมิต่ำจะทำให้เปลืองงบประมาณโดยไม่จำเป็น การทำให้การจับคู่นี้ถูกต้องจะช่วยป้องกันการปิดระบบที่ไม่ได้กำหนดไว้ซึ่งมีค่าใช้จ่ายสูง และยืดอายุการใช้งานของสายพานจากสองสามเดือนเป็นหลายปี

การเลือกโลหะผสมเป็นตัวกำหนดอุณหภูมิของเพดาน

สายพานตาข่ายที่ทนต่อการบำบัดความร้อนทุกตัวถูกสร้างขึ้นจากโลหะผสมที่ได้รับการคัดเลือกมาโดยเฉพาะสำหรับสภาพแวดล้อมทางความร้อนและเคมีที่สายพานจะต้องเผชิญ โลหะผสมเป็นปัจจัยเดียวที่ใหญ่ที่สุดในการแยกสายพานที่มีอายุ 18 เดือนออกจากสายพานที่มีอายุ 5 ปีในเตาเผาเดียวกัน

ข้อผิดพลาดทั่วไปคือการเลือกโลหะผสมโดยพิจารณาจากอุณหภูมิเตาเผาสูงสุดเท่านั้น โดยไม่คำนึงถึงบรรยากาศ สภาพแวดล้อมการทำคาร์บูไรซิงและไนไตรด์มีความลุกลามทางเคมีแม้ที่อุณหภูมิปานกลาง และสายพานสแตนเลส 304 ที่สัมผัสกับบรรยากาศการเติมคาร์บูไรซิ่งที่อุณหภูมิเพียง 900°C สามารถทนต่อการตกตะกอนของคาร์ไบด์และการเปราะได้เร็วกว่าสายพานแบบเดียวกันในเตาอบที่มีอากาศบริสุทธิ์ที่อุณหภูมินั้น

การเปรียบเทียบรูปแบบการทอ

เรขาคณิตของลายทอส่งผลต่อสามสิ่งพร้อมกัน: ความสามารถในการรับน้ำหนัก การรองรับผลิตภัณฑ์ และการไหลเวียนของอากาศผ่านสายพาน การเลือกลายทอที่ไม่ถูกต้องสำหรับผลิตภัณฑ์ที่ลำเลียงมักจะทำให้เกิดความปวดหัวในการปฏิบัติงานมากกว่าการเลือกโลหะผสมที่ไม่ถูกต้อง

• การทอที่สมดุล: ให้อัตราส่วนความแข็งแรงต่อน้ำหนักสูงสุด และเป็นตัวเลือกมาตรฐานสำหรับงานหนัก เช่น ชิ้นส่วนโลหะหรือส่วนประกอบหล่อที่เคลื่อนที่ผ่านเตาชุบแข็ง
• ผ้าทอแบบดิ้นเรียบ (บันได): ให้พื้นผิวที่เรียบกว่าและมีเสถียรภาพมากขึ้น เหมาะสำหรับชิ้นส่วนขนาดเล็กหรือหลวม เช่น ตัวยึด แบริ่ง และผลิตภัณฑ์ที่เป็นเม็ดที่อาจร่วงหล่นจากการทอแบบเปิดมากขึ้น

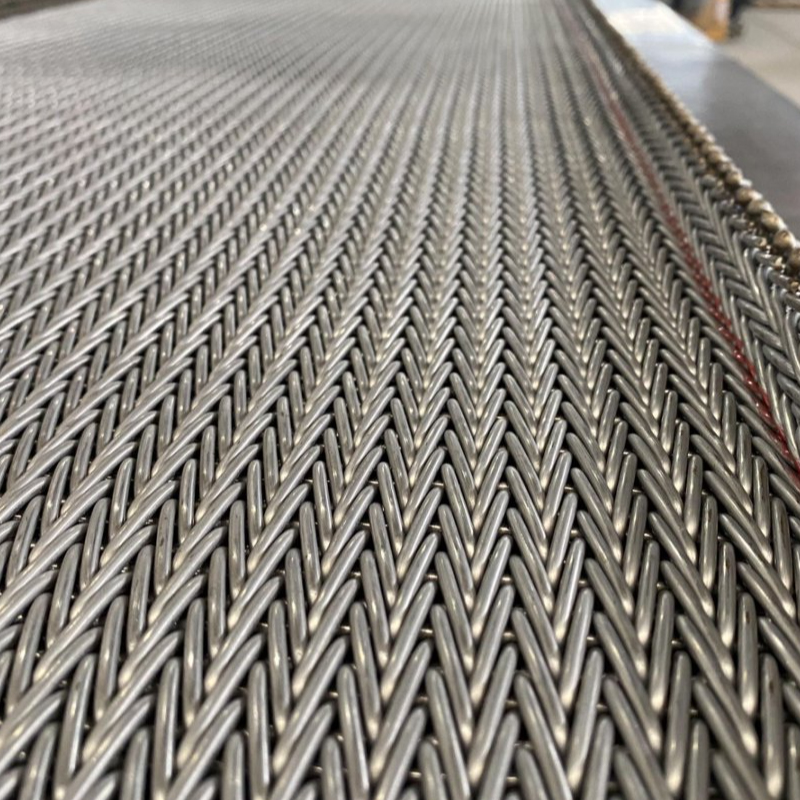

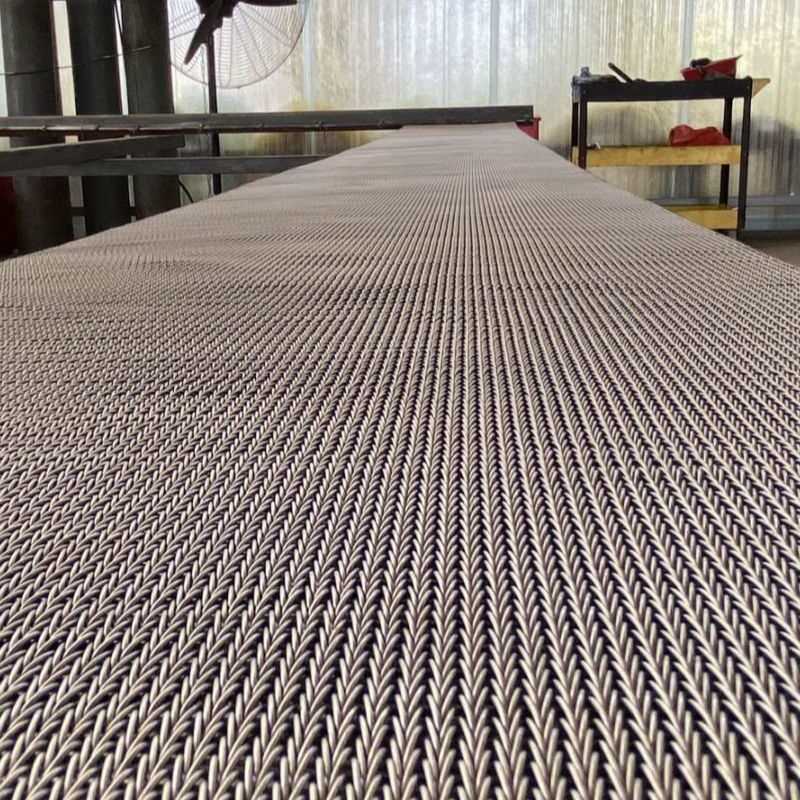

• สานเกลียว: เพิ่มพื้นที่เปิดโล่งเพื่อการไหลเวียนของอากาศและการกระจายความร้อนให้สูงสุด ทำให้เหมาะอย่างยิ่งกับเตาอบแบบพาความร้อนและการใช้งานอบแห้งที่การสัมผัสความร้อนสม่ำเสมอมีความสำคัญมากกว่าความสามารถในการรับน้ำหนักดิบ
• การทอแบบสมดุลแบบคอมปาวน์: เพิ่มคานขวางเพื่อความแข็งแกร่งเป็นพิเศษ ใช้ในกรณีที่สายพานต้องขยายความกว้างของเตาหลอมกว้างโดยไม่หย่อนคล้อยมากเกินไป

ตัวอย่างเช่น สายพานทอเกลียวโดยทั่วไปมีพื้นที่เปิด 60–70% เทียบกับประมาณ 40–50% สำหรับการทอแบบสมดุลมาตรฐาน ความแตกต่างดังกล่าวแปลโดยตรงเป็นความร้อนที่เร็วขึ้นและสม่ำเสมอยิ่งขึ้นสำหรับผลิตภัณฑ์ที่มีน้ำหนักเบา แต่ยังหมายถึงสายพานทอแบบเกลียวรับภาระต่อความกว้างหน่วยน้อยลงอย่างมาก ทำให้เป็นทางเลือกที่ไม่ดีในเตาเผาที่ลำเลียงส่วนประกอบโลหะที่มีความหนาแน่น

เส้นผ่านศูนย์กลางลวดและความสามารถในการรับน้ำหนัก

เส้นผ่านศูนย์กลางของลวดภายในโลหะผสมและประเภททอที่กำหนดจะควบคุมน้ำหนักของสายพานตาข่ายที่ทนต่อการบำบัดความร้อนโดยตรงโดยไม่ต้องยืดหรือหย่อนคล้อยอย่างถาวรระหว่างรางรองรับ ลวดที่หนาขึ้นจะเพิ่มความสามารถในการรับน้ำหนัก แต่ลดความยืดหยุ่นและพื้นที่เปิด ดังนั้น ทางเลือกจึงมักต้องเสียเปรียบ แทนที่จะตัดสินใจง่ายๆ ว่า "ใหญ่กว่าดีกว่า"

เส้นผ่านศูนย์กลางลวดที่เล็กเกินไปเป็นสาเหตุที่พบบ่อยของความล้มเหลวของสายพานก่อนเวลาอันควร — สายพานที่หย่อนเกินพิกัดความคลาดเคลื่อนที่ยอมรับได้ภายใต้น้ำหนักบรรทุกถึง 2-3% จะประสบกับการสึกหรอที่ไม่สม่ำเสมอที่ขอบและมีการยืดตัวอย่างรวดเร็วที่ศูนย์กลาง ส่งผลให้อายุการใช้งานที่คาดไว้ลดลงมากถึงครึ่งหนึ่ง

ความต้านทานต่อออกซิเดชันและบรรยากาศ

บรรยากาศเตาหลอมเปลี่ยนพฤติกรรมการกัดกร่อนของสายพานตาข่ายที่ทนต่อการบำบัดความร้อนได้อย่างมาก เมื่อเทียบกับประสิทธิภาพของโลหะผสมชนิดเดียวกันในที่โล่ง การลดบรรยากาศ (โดยทั่วไปในการอบอ่อนด้วยแสง) โดยทั่วไปจะมีความก้าวร้าวต่อโลหะผสมนิกเกิล-โครเมียมน้อยกว่าบรรยากาศออกซิไดซ์ที่อุณหภูมิเดียวกัน ในทางตรงกันข้าม บรรยากาศที่เป็นไนไตรด์สามารถทำให้เกิดการเปราะของไนโตรเจนในสายพานที่ไม่ได้รับการจัดอันดับโดยเฉพาะสำหรับสภาพแวดล้อมนั้น ซึ่งนำไปสู่การแตกร้าวกะทันหันแทนที่จะสึกหรอทีละน้อย

สายพานที่ออกแบบมาเพื่อการออกซิไดซ์ ความชื้นสูง หรือสภาพแวดล้อมแบบอาบเกลือจะได้รับประโยชน์จากปริมาณโครเมียมที่สูงขึ้น เนื่องจากโครเมียมจะสร้างชั้นออกไซด์ที่เสถียรซึ่งจะทำให้การเกิดออกซิเดชันช้าลง โดยทั่วไปแล้ว สายพานที่มีปริมาณโครเมียม 25% จะมีประสิทธิภาพเหนือกว่าสายพานที่มีโครเมียม 18% โดยมีระยะขอบที่กว้างในการให้บริการออกซิไดซ์อย่างต่อเนื่องที่สูงกว่า 900°C แม้ว่าสายพานทั้งสองอาจมีลักษณะเหมือนกันในการจัดส่งก็ตาม

แนวทางปฏิบัติในการบำรุงรักษาที่ช่วยยืดอายุการใช้งานของสายพาน

แม้แต่สายพานตาข่ายต้านทานการรักษาความร้อนที่ระบุอย่างถูกต้องก็ยังทำงานได้ต่ำกว่าหากไม่มีการจัดการและบำรุงรักษาที่เหมาะสม แนวปฏิบัติบางประการจะแยกการติดตั้งที่ใช้เวลานานออกจากการติดตั้งที่ต้องเปลี่ยนบ่อยๆ อย่างสม่ำเสมอ:

• หลีกเลี่ยงการหมุนเวียนความร้อนอย่างรวดเร็วหากเป็นไปได้ — การเพิ่มความร้อนและการทำให้เย็นลงอย่างรวดเร็วซ้ำๆ ทำให้เกิดความเครียดเมื่อยล้ามากกว่าการทำงานต่อเนื่องอย่างต่อเนื่องที่อุณหภูมิสูงสุดเท่าเดิม
• ติดตามและปรับความตึงให้อยู่ในเกณฑ์ที่ผู้ผลิตยอมรับ สายพานที่ทำงานนอกศูนย์กลางแม้เพียงเล็กน้อยจะสึกไม่สม่ำเสมอ และทำให้อายุการใช้งานสั้นลง 30% หรือมากกว่า
• ตรวจสอบการสึกหรอของขอบอย่างสม่ำเสมอ เนื่องจากขอบมักจะเสียหายก่อนถึงจุดศูนย์กลางสายพาน เนื่องจากการกระจายความตึงที่ไม่สม่ำเสมอบนรางรองรับ
• ขจัดเศษและการสะสมของตะกรันที่สามารถทำหน้าที่เป็นสารเสียดสีระหว่างสายพานและลูกกลิ้ง ซึ่งจะช่วยเร่งการสึกหรอที่จุดที่สัมผัสกัน

การจับคู่ประเภทสายพานให้เข้ากับการใช้งานเตาหลอม

การเลือกตัวเลือกสายพานตาข่ายที่ทนต่อการบำบัดความร้อนในท้ายที่สุดจะต้องจับคู่ตัวแปรสี่ตัวในคราวเดียว — โลหะผสม ลายทอ เส้นผ่านศูนย์กลางของเส้นลวด และบรรยากาศ — กับกระบวนการเตาหลอมเฉพาะ แทนที่จะปรับปัจจัยเดี่ยวใดๆ ให้เกิดประโยชน์สูงสุดในการแยกเดี่ยว เตาคาร์บูไรซิ่งที่ทำงานอย่างต่อเนื่องที่อุณหภูมิ 950°C ในบรรยากาศที่อุดมด้วยคาร์บอน ต้องใช้โลหะผสมนิกเกิลสูงในการทอที่สมดุลด้วยลวดที่หนาขึ้น เพื่อรองรับทั้งการโจมตีทางเคมีและน้ำหนักของชิ้นส่วน ในทางตรงกันข้าม เตาอบแห้งที่ทำงานที่อุณหภูมิ 300°C สามารถใช้เกลียวสแตนเลส 304 ที่เบากว่าได้โดยไม่กระทบต่อประสิทธิภาพใดๆ ด้วยต้นทุนเพียงเล็กน้อย

สิ่งอำนวยความสะดวกที่บันทึกอุณหภูมิสูงสุดของเตาเผา ประเภทบรรยากาศ และน้ำหนักบรรทุกโดยทั่วไปก่อนขอใบเสนอราคาจะมีตำแหน่งที่ดีกว่ามากในการเปรียบเทียบตัวเลือกต่างๆ ได้อย่างแม่นยำ เนื่องจากจุดข้อมูลทั้งสามนี้เพียงอย่างเดียวจะกำจัดข้อกำหนดเฉพาะของสายพานที่ไม่ตรงกันส่วนใหญ่ก่อนที่จะสั่งซื้อตัวอย่างเดียว
